Clockface positions in accordance with table 103 taken from EN 60309-2:1999 + A1:2007 + A2:2012

Rated operating voltage V

Frequency Hz

Clockface position of keyway (major keyway = 6 o´clock)

20 to 25

50 and 60

no minor keyway

40 to 50

50 and 60

12

20 to 25

and

40 to 50

100 to 200

300

400

Über 400 to 500

DC

 4

 2

 3

11

10

25

DC*

8 * for portable electrical incubators – use with 12 V or 24 V direct-current voltage in ambulances or helicopters.



Positions 1 and 9 are reserved for future standards. For design reasons, positions 5, 6 and 7 are not available for use.

Colour coding

If the rated operating voltage is indicated by a colour coding in addition to compulsory markings, such colour coding must be in accordance with IEC 60309-1:1999, table 2:

Rated operating voltage

Colour code

RAL*

20 to 25 V

violet

4001

40 to 50 V

white

7035

* RAL determined by MENNEKES, as in EN 60309-1:1999 no specification is provided for.

Bassa tensione

Secondo la norma DIN EN/IEC 60449, per bassissima tensione si intende un intervallo di bassa tensione in cui non viene superato il valore limite di 50 V (per la tensione alternata) o 120 V (per la corrente continua). Le prese a innesto fino a 50 V non richiedono un conduttore di terra e in questo caso non vi sono neanche norme che determinano le posizioni ora.

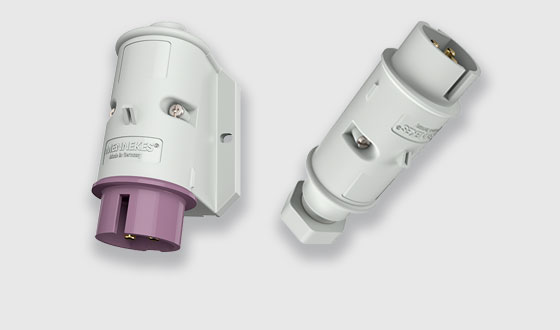

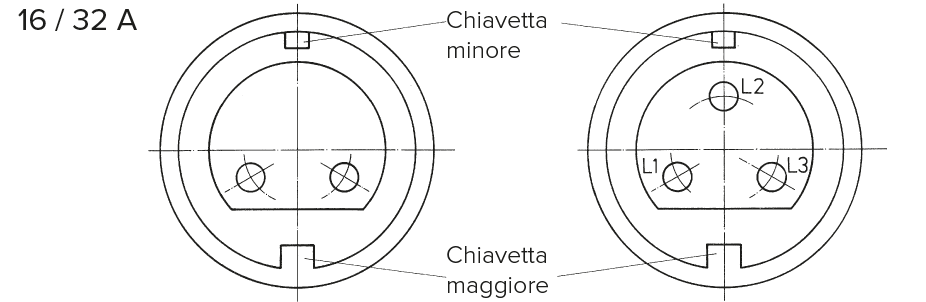

Per le prese a innesto fino a 50 V, a causa dell'assenza di un contatto di terra, si utilizzano una chiavetta maggiore e una chiavetta minore aggiuntiva per la presa mobile e la presa e si utilizza una scanalatura per la chiavetta maggiore e minore sul colletto di protezione della spina. La chiavetta maggiore è sempre in posizione a ore 6. A seconda dei voltaggi e delle frequenze, la chiavetta minore è sempre posizionata in modo conforme alla tabella 208 e 209 della norma EN IEC 60309-2 (vedere sotto "Ulteriori informazioni"). Le prese di contatto delle prese e delle prese mobili con tensioni nominali di esercizio fino a 50 V devono essere disposte come indicato nella norma EN IEC 60309-2 dal foglio standard 2-VIII (vedere grafico).

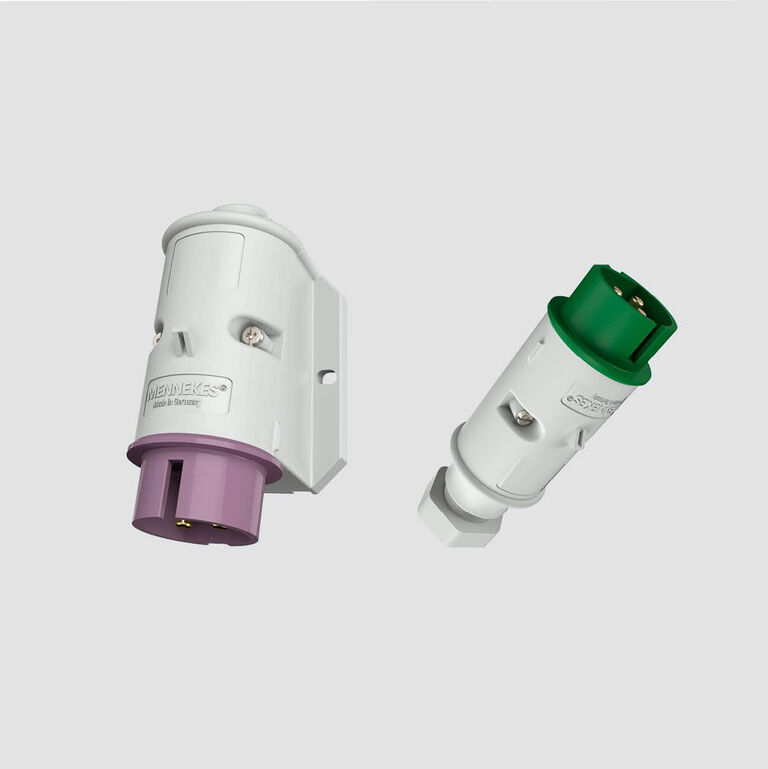

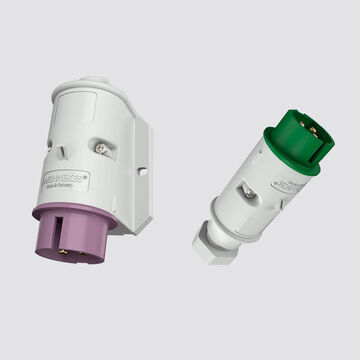

Scegliete qui il prodotto giusto:

Disposizione della chiavetta minore per varie tensioni e frequenze

Posizioni del quadrante in conformità alla tabella 208 relativa a EN IEC 60309-2

Tensione di funzionamento nominale V

Frequenza Hz

Posizione del quadrante della chiavetta (chiavetta maggiore = ore 6)

da 20 a 25

50 e 60

Ni ergot, ni rainure auxiliaire

da 40 a 50

50 e 60

12

da 20 a 25

e

da 40 a 50

da 100 a 200

300

400

> 400 a 500

DC

 4

 2

 3

11

10

25

DC*

8 * per incubatori elettrici portatili; da utilizzare con tensione di corrente diretta a 12 V o 24 V in ambulanze o elicotteri.

Le posizioni 1 e 9 sono riservate agli standard futuri. Per motivi di dimensionamento/ ingombro le posizioni 5, 6 e 7 non sono disponibili per l'uso.

Codifica del colore

Se la tensione di funzionamento nominale è indicata con una codifica di colore oltre alle marcature obbligatorie, tale colore deve essere conforme a EN IEC 60309-1:2023:

Tensione di funzionamento nominale

Codice del colore

RAL*

da 20 a 25 V

viola

4001

da 40 a 50 V

bianca

7035

* RAL stabilito da MENNEKES, come per EN 60309-1:1999 non viene fornita alcuna specifica.
