Prese a innesto SCHUKO® con grado di protezione IP54 e IP68
Le prese a innesto SCHUKO® di MENNEKES rappresentano la massima robustezza e un’alimentazione elettrica affidabile — dai gradi di protezione IP54 fino a IP68.
Le nostre Spine e Prese mobili IP68, particolarmente resistenti, sono progettate per ambienti umidi e difficili: impermeabili quando innestate, con una presa sicura anche in presenza di umidità e con una durata eccezionale.

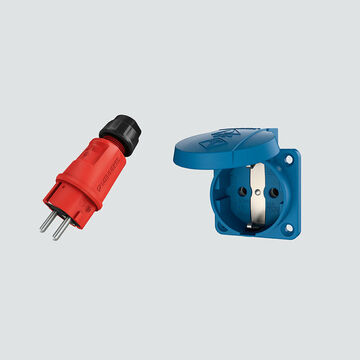

Anche le varianti IP54 convincono grazie ai materiali robusti, all’elevata resistenza meccanica e alla facilità di montaggio. Che si tratti di prese da parete, prese da incasso, Spine o Prese mobili, il nostro portfolio SCHUKO® offre soluzioni adatte a numerose applicazioni.
Scoprite la varietà dei nostri prodotti SCHUKO® e approfondite gradi di protezione, tecnologie e possibilità di impiego ottimizzate.
SCHUKO® IP68. Realizzato per condizioni estreme.
Per applicazioni con elevati carichi meccanici o in ambienti permanentemente umidi sono disponibili Spine e Prese mobili SCHUKO® con grado di protezione IP68. Sono dotate di un anello a baionetta e di un cappuccio protettivo e rimangono impermeabili quando innestate, anche in caso di immersione.
Le superfici di presa zigrinate e il pressacavo in gomma, anch’esso zigrinato, garantiscono un’ottima maneggevolezza. Anche in presenza di umidità o bagnato, le Spine e le Prese mobili possono essere afferrate e utilizzate in modo sicuro.
SCHUKO® IP68 – Aree di applicazione
Le Spine e le Prese mobili SCHUKO® con grado di protezione IP68 sono la scelta ideale per ambienti impegnativi, in cui affidabilità e robustezza sono fondamentali. Offrono una protezione sicura contro polvere e immersione e sono quindi perfette per l’uso all’aperto, ad esempio sotto la pioggia, la neve o in condizioni atmosferiche dirette.

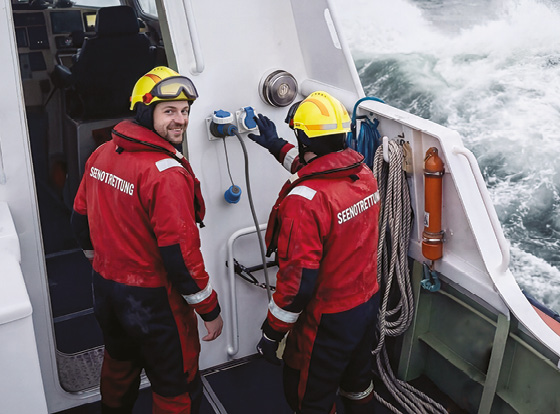

Nei cantieri, le Spine e le Prese mobili SCHUKO® IP68 convincono grazie alla loro elevata resistenza allo sporco, all’umidità e alle sollecitazioni meccaniche. Anche negli ambienti industriali — dagli impianti di produzione alle officine, fino alle aree produttive umide o polverose — garantiscono un’alimentazione elettrica costantemente sicura. Organizzazioni come THW, vigili del fuoco e Bundeswehr beneficiano della loro robustezza durante interventi in caso di alluvioni, pioggia o in zone operative fangose. Per applicazioni marittime — ad esempio su imbarcazioni, nei porti, nei cantieri navali o presso le unità di soccorso marittimo — le Prese a innesto SCHUKO® IP68 offrono il massimo livello di sicurezza anche nelle condizioni più difficili. In agricoltura dimostrano i loro punti di forza in sistemi di irrigazione o nei moderni ambienti zootecnici, dove umidità e sporco sono all’ordine del giorno.
Rapido, semplice e assolutamente affidabile: il nostro processo di installazione fa la differenza.
Grazie alla guarnizione universale in silicone, innovativa e altamente flessibile, si elimina completamente la necessità di adattare o sostituire diversi elementi di tenuta, operazione solitamente lunga e laboriosa. Un unico elemento di tenuta copre in modo affidabile tutti i diametri dei cavi da 6,4 a 16,5 mm — una soluzione flessibile, pulita ed efficiente.
Installazione rapida in passaggi chiaramente definiti:
Estrarre l’inserto, far passare il cavo, collegare i conduttori, fissare l’inserto in due punti, stringere il pressacavo — fatto. Più semplice e veloce di così è quasi impossibile.
Maggiore comfort grazie a dettagli studiati con cura
Le viti imperdibili garantiscono che sia le viti dell’alloggiamento sia quelle dei contatti rimangano sempre saldamente in posizione e non possano cadere accidentalmente. Inoltre non sono necessari utensili speciali: un normale cacciavite PZ2 è più che sufficiente.
Per una sicurezza aggiuntiva e un’installazione priva di errori, tutte le informazioni rilevanti sono riportate direttamente sull’inserto: La lunghezza di spelatura della guaina esterna è chiaramente indicata. Per la lunghezza di spelatura dei conduttori è addirittura disponibile una dima integrata. In questo modo è possibile determinare facilmente e con precisione le lunghezze corrette — il tutto senza alcun altro strumento di misura.
Il tuo vantaggio: risparmiare tempo, ridurre i costi
Il tempo di installazione ridotto e la minore probabilità di errore portano a costi di montaggio inferiori. In questo modo i tuoi progetti beneficiano di una realizzazione rapida, sicura ed economicamente vantaggiosa.
Caratteristiche SCHUKO® IP68
1. Pressacavo con guarnizione adatto a tutte le sezioni dei cavi
2. Anello a baionetta e pressacavo – tecnologia bicomponente (2K)
3. Variante civile in blu, variante militare in verde bronzo
4. Superficie di appoggio per chiave dinamometrica
5. Alloggiamento robusto

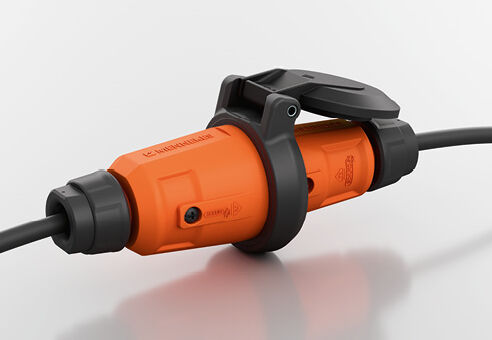

Involucri robusti con grado di protezione IP54
Le nostre Spine e Prese mobili con protezione IP54 sono realizzate in tecnopolimero ad alte prestazioni e risultano quindi altamente resistenti ai raggi UV, alla maggior parte degli oli, dei grassi, dei solventi e dei detergenti, agli idrocarburi nonché alle basi organiche e inorganiche.
Gli involucri robusti possono inoltre sopportare un carico fino a una tonnellata. Il coperchio autochiudente delle Prese mobili garantisce la protezione IP54 e, durante il funzionamento, le Prese a innesto resistono a temperature comprese tra –30 °C e +40 °C. La guarnizione avvitata sul pressacavo e l’ampio spazio di collegamento rendono inoltre il montaggio particolarmente semplice e confortevole.
Panoramica delle certificazioni per Spine e Prese mobili SCHUKO® (IP54)
Tutte le Spine SCHUKO® con grado di protezione IP54 e dotate di un sistema di messa a terra doppio sono certificate sia secondo VDE sia secondo CEBEC.
Le Prese mobili SCHUKO® IP54 dispongono di una certificazione VDE, mentre le prese franco‑belghe possiedono una certificazione CEBEC.

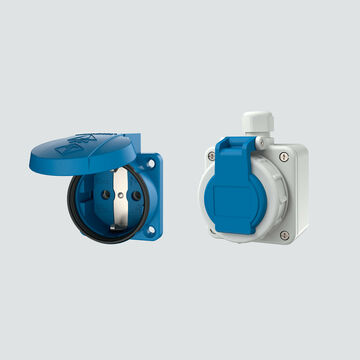

Prese da pannello SCHUKO® con morsetti a vite
Tecnologia di collegamento collaudata per installazioni sicure
Morsetti a vite robusti garantiscono un collegamento affidabile dei conduttori e offrono connessioni elettriche durevoli e sicure anche nelle applicazioni industriali più impegnative. I morsetti a vite sono progettati come morsetti di collegamento passanti, rendendo possibile un cablaggio continuo in modo semplice e sicuro.
Grado di protezione delle Prese a innesto SCHUKO®.
Modifica della norma DIN VDE 0620.
Per l’impiego in dispositivi mobili, secondo le disposizioni attuali devono essere utilizzate prese da incasso che soddisfino il grado di protezione IPX4 sia con il coperchio a scatto chiuso sia con una Spina compatibile inserita — in qualsiasi posizione d’uso. Prima della modifica della norma, avvenuta nel febbraio 2010, il grado di protezione IPX4 era considerato soddisfatto se i requisiti venivano rispettati con la presa installata in posizione verticale. Per le prese destinate all’installazione fissa, questo requisito rimane tuttora invariato.
