MENNEKES Combinazioni di prese AMAXX® 930011

Accetta i cookie di marketing per guardare questo video.

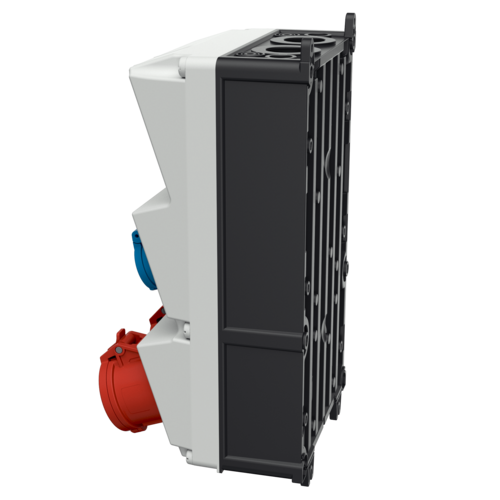

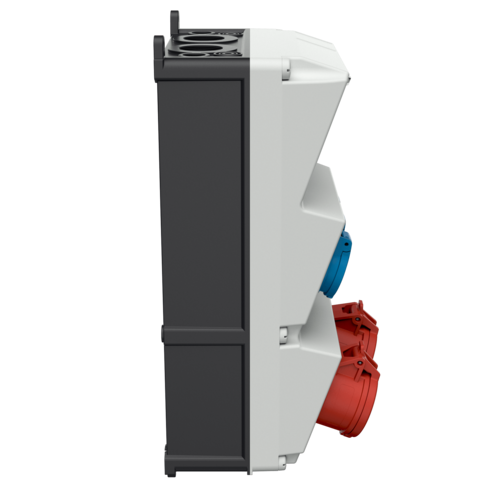

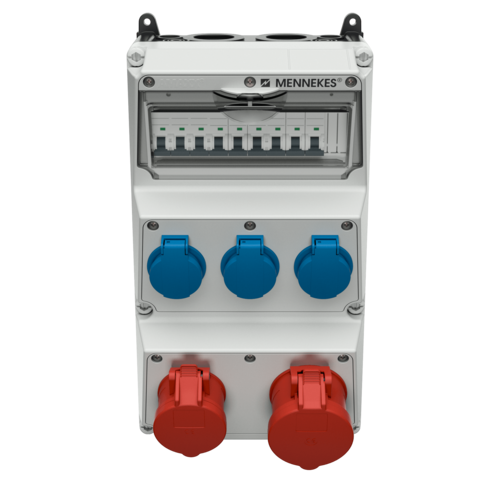

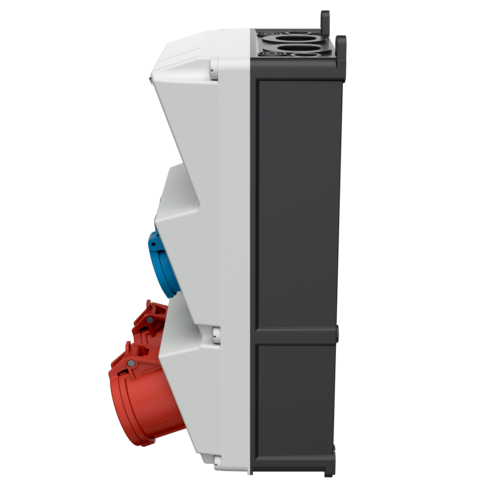

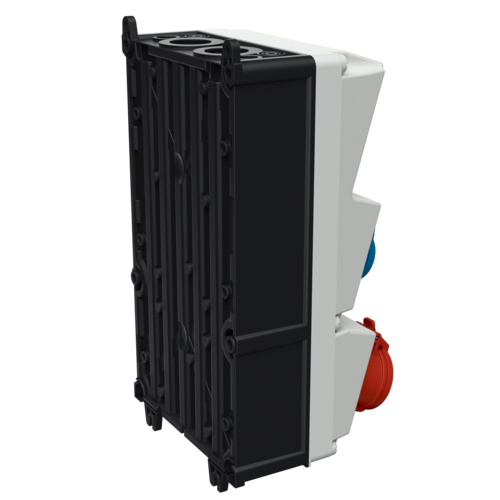

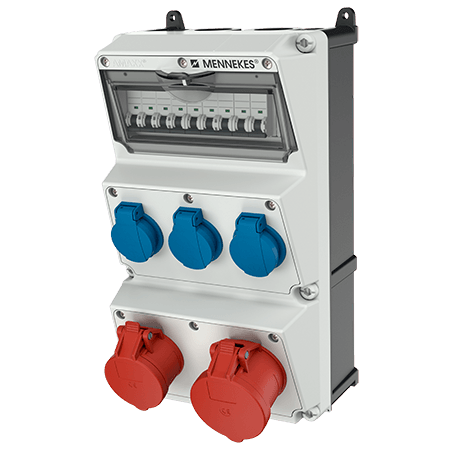

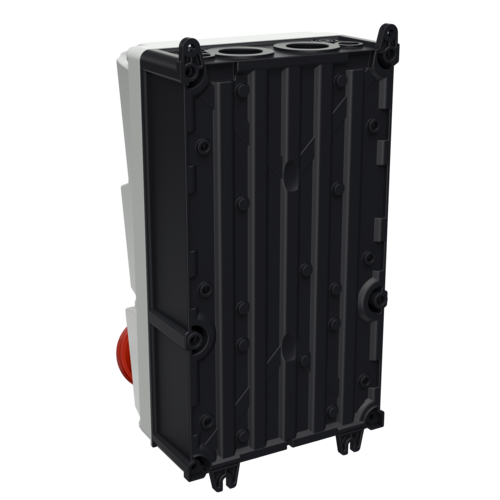

Combinazioni di prese AMAXX® 930011

Name: Combinazioni di prese AMAXX®
Brand: MENNEKES
SKU: 930011

Con AMAXX® puoi montare abilmente e risparmiare tempo prezioso per l'assemblaggio. Solo una linea di alimentazione, meno fori, meno cavi e fascette, e un solo alloggiamento. Il montaggio esterno...Per saperne di più

CEE 32 A, 5 p, 400 V

CEE 16 A, 5 p, 400 V

SCHUKO® 16 A, 230 V

precablati per l’installazione
incernierato lateralmente

quadri e inserti realizzati in AMAPLAST
protezioni poste sotto coperchietto trasparente

Articolo930011
EAN4015394223399

Specifiche tecniche

Combinazioni di prese AMAXX® 930011

CEE 32 A, 5 p, 400 V	1
CEE 16 A, 5 p, 400 V	1
SCHUKO® 16 A, 230 V	3
Protezione	1 Int. magnetotermico 32 A, 3 p, C 1 Int. magnetotermico 16 A, 3 p, C 3 Int. magnetotermici 16 A, 1 p, C
Pre-protezione mas.	63 A
InA	54 A
RDF	0,85
Possibilità di allacciamento/Cavo di alimentazione	per 2 cavi fino a 5 x 25 mm²
Grado di protezione	IP44
Materiale	plastica
Peso	5320 g
Altezza	390 mm
Larghezza	225 mm
Dichiarazione di conformità	EAC
Combinazioni disponibili a magazzino	A

Schede dati & download

Combinazioni di prese AMAXX® 930011

Info prodottoCombinazioni di prese AMAXX® 930011 PDF, 168 KB

Dichiarazione di conformità del fabbricanteCombinazioni di prese AMAXX® 930011 PDF, 38 KB

Instruzioni di montaggio e d'usoCombinazioni di prese AMAXX® 930011 PDF, 2 MB

Disegni e dimensioni verticaleCombinazioni di prese AMAXX® 930011 PNG, 105 KB

Disegni e dimensioniCombinazioni di prese AMAXX® 930011 PNG, 107 KB

Video

Combinazioni di prese AMAXX® 930011

Accetta i cookie di marketing per guardare questo video.

Linee guida

Combinazioni di prese AMAXX® 930011

REACh

RoHS

Accessori

Combinazioni di prese AMAXX® 930011

CombiTOWER®

Articolo 15679

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.) 1043 x 254,5 x 250 mm, verniciata giallo segnale (RAL 1003)

altro

CombiTOWER®

Articolo 15680

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con porta chiudibile a chiave, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.): 1043 x 254 x 415 mm, acciaio inox lucido

altro

Unità di montaggio

Articolo 18444

staccabile, in metallo leggero, adeguatamente preforata per il montaggio di prese e combinazioni di prese sul lato anteriore e posteriore, 2 involucri 260 x 225 mm² involucro 390 x 225 mm, dimensioni (alt. x prof. x largh.): 535 x 233 x 348 mm, colore: bianco alluminio (RAL 9006)

altro

Set di viti AMAXX®

Articolo 990606

composto da: 4 viti Pozidriv 6 x 70 mis. 3 in acciaio zincato e 4 tasselli universali 8 x 50 per calcestruzzo, calcestruzzo cellulare autoclavato, mattone pieno, mattone forato, cartongesso

altro

Passacavi

Articolo 990607

M 20 - zona di serraggio/tenuta 6-13 mm, IP54, nero jet RAL 9005, confezione singola

altro

Tetto antintemperie

Articolo 15690

in acciaio inox (materiale 1.4301), Adatto a 2 combinazioni AMAXX® , ciascuna con 2 o 3 segmenti, con pareti laterali, per installazioni a parete o su colonna, dimensioni (alt. x largh. x prof.): 496,5 x 480 x 250 mm

altro

CombiTOWER®

Articolo 15681

altro

CombiTOWER®

Articolo 15678

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.) 1043 x 254,5 x 250 mm, acciaio inox lucido

altro

Tetto antintemperie

Articolo 15682

in acciaio inox (materiale 1.4301), con pareti laterali, calotta amovibile dalla parete posteriore, per installazioni a parete o su colonna 15530, dimensioni (alt. x largh. x prof.): 496,5 x 254 x 250 mm, superficie: acciaio inox lucido

altro

Domande frequenti sul prodotto

Posso ricevere combinazioni di prese parzialmente cablate da MENNNEKES?

Offriamo combinazioni di prese completamente cablate conformi alla IEC 61439. In caso di combinazioni di prese parzialmente cablate il responsabile del completamento viene considerato il produttore ed è pertanto obbligato a verificare le combinazioni di prese ai sensi di IEC 61439.

Posso effettuare delle modifiche alla combinazione di prese o ampliarla?

In caso di modifiche della combinazione di prese, lei viene considerato il produttore e si assume l'intera responsabilità prodotto.

Le combinazioni di prese MENNEKES sono approvate/testate VDE (o equivalente)?

Le nostre combinazioni di prese possono essere soggette a diverse norme di prodotto. In linea di massima, produciamo nella serie delle norme IEC 61439, IEC 60309 e VDE 0620.
