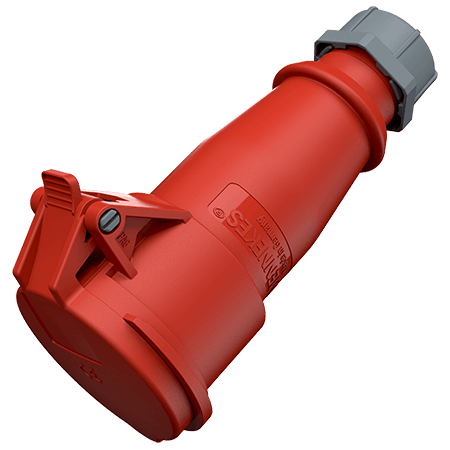

Presa mobile AM-TOP® 5

Immagine

Ampere 16 A 32 A

Poli

Voltaggio

Posizioni orologio

morsetti a vite
struttura a corpo unico

serraggio a vite con guarnizione, scarico della trazione e protezione dal piegamento del cavo

Articolo5
EAN4015394098348
Unità di confezione 10 Quantità

Specifiche tecniche

Presa mobile AM-TOP® 5

Ampere	16 A
Poli	5 p
Voltaggio	400 V
Posizioni orologio	6 h
Hertz	50-60 Hz
Tecnologie di collegamento	morsetti a vite
Contatti	standard
Grado di protezione	IP 44
Peso	222 g
Dichiarazione di conformità	DE,VDE AT,ÖVE CN,CQC

Disegni e dimensioni

Schede dati & download

Presa mobile AM-TOP® 5

Info prodotto Presa mobile AM-TOP® 5 PDF, 135 KB

Dichiarazione di conformità del fabbricante Presa mobile AM-TOP® 5 PDF, 37 KB

Dati CAD STP Presa mobile AM-TOP® 5 ZIP, 907 KB

Dati CAD 3D DWG Presa mobile AM-TOP® 5 ZIP, 2 MB

Disegni e dimensioni verticale Presa mobile AM-TOP® 5 PNG, 74 KB

Disegni e dimensioni Presa mobile AM-TOP® 5 PNG, 74 KB

Istruzioni

Instruzioni di montaggio e d'uso Presa mobile AM-TOP® 5 PDF, 2 MB
